在現代電源管理領域，同步整流技術因其高效率和低功耗特性而受到青睞。LP05R045T作為一款25W的同步整流芯片，以其高性能和可靠性在充電器和適配器等應用中占據了重要地位。本文將深入探討LP05R045T的典型應用和內部框架圖，揭示其在電源同步整流中的技術優勢。

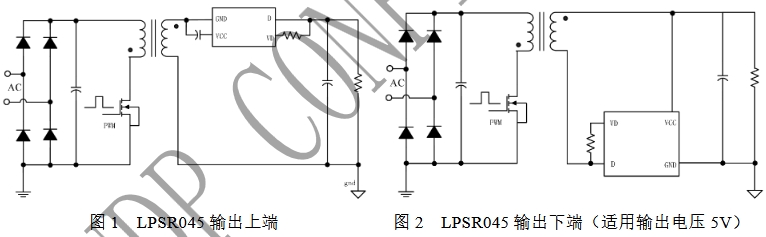

LP05R045T的典型應用

1. 充電器和適配器的同步整流

LP05R045T芯片在充電器和適配器中扮演著核心角色。其內置的45V耐壓功率管和特有的VCC供電技術，使其能夠在5V/5.0A的輸出條件下穩定工作，提供高達25W的功率輸出。這種高效率的同步整流解決方案，不僅減少了能量損耗，還降低了發熱，提升了產品的可靠性和使用壽命。

2. 反激式控制器

在反激式電源設計中，LP05R045T能夠提供精確的同步整流控制，有效降低開關損耗，提高整個系統的效率。其專利的整流管開通技術，能夠避免因激磁振蕩引起的驅動芯片誤開通，確保了電源系統的穩定運行。

3. 其他開關電源控制系統

LP05R045T的高兼容性使其能夠適應多種開關電源控制系統。無論是DCM（斷續電流模式）還是CCM（連續電流模式），LP05R045T都能夠提供穩定的同步整流功能，滿足不同應用場景的需求。

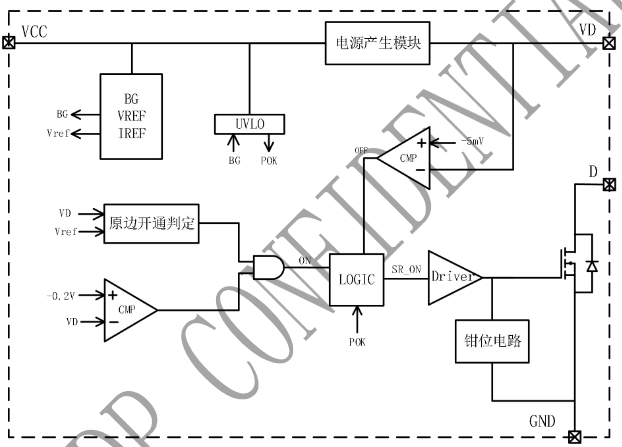

LP05R045T的內部框架圖解析

1. 內部結構概述

LP05R045T的內部結構框圖揭示了其高性能的秘密。芯片內部集成了多個關鍵功能模塊，包括VCC供電技術、專利的整流管開通技術、欠壓保護、過壓鉗位以及驅動腳去干擾技術等，這些模塊共同確保了芯片的高效運行和穩定輸出。

2. VCC供電技術

LP05R045T特有的VCC供電技術保證了芯片在各種工作狀態下都不會欠壓工作。這種技術通過內置的MOS體二極管對輸出電容充電，確保了VCC電壓的穩定，為芯片的正常工作提供了保障。

3. 專利整流管開通技術

LP05R045T采用的專利整流管開通技術，通過檢測D和GND之間的下降電壓閾值和下降速率，準確判斷同步整流管的開啟。這種技術有效避免了因激磁振蕩引起的誤動作，提高了整流的準確性和可靠性。

4. 保護功能

LP05R045T集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等保護功能。這些功能共同作用，確保了芯片在異常工作條件下的安全性，防止了可能的損壞。

結論

LP05R045T作為一款高性能的25W同步整流芯片，其在充電器、適配器以及其他開關電源系統中的應用證明了其技術優勢。內部框架圖的解析進一步揭示了其高效、穩定和安全的工作機制。隨著電源管理技術的發展，LP05R045T有望在更多領域發揮其重要作用，為高效能電源解決方案提供堅實的技術支撐。
