在電源管理芯片領域，3783系列以其高度集成化、極簡設計和高效性能脫穎而出，成為眾多電源設計工程師的首選。該系列芯片包括3783AL、3783AS和3783BL三種型號，雖然它們在功能上具有高度相似性，但在一些關鍵參數和應用場景上存在顯著差異。本文將深入探討這三種型號芯片的區別，并分析它們在實際應用中的優勢。

3783系列芯片概述

3783系列是一款專為隔離型適配器和充電器設計的自供電原邊反饋控制芯片。其核心優勢在于極簡化的外圍設計，通過固定原邊峰值電流和變壓器原副邊匝比來設置輸出恒流點，同時利用反饋電阻實現輸出恒壓點的精確控制。此外，3783系列芯片還集成了多種保護功能，如VCC鉗位/欠壓保護、輸出短路保護和過溫保護，確保電源系統在各種工況下的穩定性和可靠性。

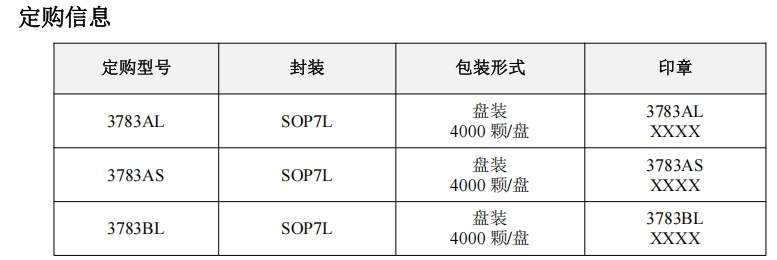

3783AL、3783AS和3783BL芯片的區別

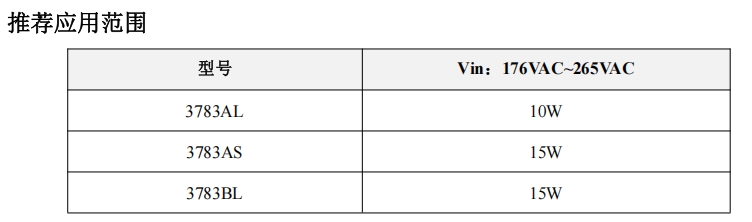

（一）功率等級

3783AL、3783AS和3783BL芯片的主要區別在于其設計的功率等級。3783AL適用于10W的功率應用，而3783AS和3783BL則適用于15W的功率應用。這意味著在選擇芯片時，需要根據具體的應用需求和功率要求來選擇合適的型號。例如，對于一些低功率的適配器或小型充電器，3783AL可能是一個更合適的選擇；而對于需要更高功率輸出的應用，如一些中等功率的LED驅動電源或較大功率的充電器，3783AS或3783BL可能更適合。

（二）峰值電流閾值

3783AL和3783AS的峰值電流閾值為400mA，而3783BL的峰值電流閾值為480mA。峰值電流閾值是決定芯片輸出電流能力的重要參數。較高的峰值電流閾值意味著芯片可以在每個開關周期內提供更大的電流，從而在相同的工作頻率下實現更高的輸出功率。因此，3783BL在處理較大電流輸出時可能表現得更為出色，而3783AL和3783AS則更適合于對電流要求相對較低的應用場景。

（三）C、E飽和電流

3783AL的C、E飽和電流為0.50A（在40mA時），而3783AS和3783BL的C、E飽和電流為0.70A（在40mA時）。飽和電流是指在特定條件下，功率三極管能夠承受的最大電流。較高的飽和電流意味著芯片在高電流工作狀態下具有更好的穩定性和可靠性。因此，3783AS和3783BL在高電流應用中可能具有更好的性能，而3783AL則更適合于對電流要求較低的場景。

3783系列內部框架圖

典型應用場景

（一）3783AL：低功耗適配器與小型充電器

3783AL以其低功耗和適中的電流能力，非常適合用于低功率的適配器和小型充電器。例如，一些USB充電器、手機適配器或小型電子設備的電源模塊，通常只需要10W左右的功率輸出，3783AL能夠以極簡的外圍設計和高效的性能滿足這些需求。此外，其較低的飽和電流和峰值電流閾值也使其在低功耗應用中表現出色，同時能夠有效降低溫升，提高系統的可靠性。

（二）3783AS：中等功率應用

3783AS適用于15W的功率應用，是3783系列中較為通用的型號。它在電流能力和飽和電流方面都優于3783AL，能夠滿足一些中等功率需求的應用場景，如小型筆記本適配器、中等功率的LED驅動電源等。3783AS的峰值電流閾值為400mA，能夠提供穩定的電流輸出，同時其較高的飽和電流也使其在高電流工作狀態下具有更好的穩定性。

（三）3783BL：高電流輸出應用

3783BL是3783系列中電流能力最強的型號，其峰值電流閾值為480mA，飽和電流為0.70A。這使得3783BL非常適合用于需要高電流輸出的應用場景，如一些高性能的LED驅動電源、較大功率的充電器等。在這些應用中，3783BL能夠提供更大的電流輸出，同時保持系統的穩定性和可靠性。此外，其較高的飽和電流也使其在高電流工作狀態下表現出色，能夠有效降低溫升，延長設備的使用壽命。

應用電路設計

（一）雙繞組應用電路

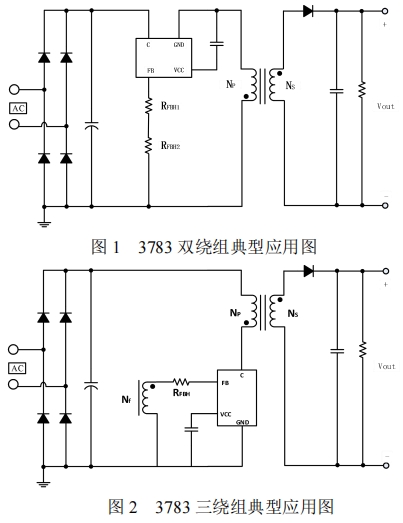

雙繞組應用是3783系列芯片的一種常見應用方式，其典型應用電路如圖1所示。在這種應用中，3783芯片通過變壓器的原副邊匝比來設置輸出恒流點，并通過設定一個反饋電阻（FB電阻）來設置輸出恒壓點。芯片的FB腳通過變壓器原副邊匝比和FB腳的外置電阻反饋輸出電壓，與內部基準比較形成閉環，從而恒定輸出電壓。

在雙繞組應用中，輕載輸出電壓的計算公式為：

其中，NP和NS分別為變壓器的初級和次級匝數，RFBH1和RFBH2為FB外接的上偏電阻，VFB為基準電壓（通常為1.2V）。

帶載輸出電壓VO的計算公式為：

（二）三繞組應用電路

三繞組應用是3783系列芯片的另一種典型應用方式，其典型應用電路如圖2所示。在這種應用中，3783芯片的FB腳通過變壓器輔助繞組和FB腳的外置電阻反饋輸出電壓，與內部基準比較形成閉環，從而恒定輸出電壓。

在三繞組應用中，輕載輸出電壓VoutNoload的計算公式為：

其中，Nf為變壓器輔助繞組匝數，RFBH為FB外接的上偏電阻，IFB為FB反饋基準電流。

帶載輸出電壓VO的計算公式為：

其中，IOCP為輸出恒流電流。

總結

3783系列芯片通過其多種型號（3783AL、3783AS、3783BL）為不同功率需求的應用提供了靈活的選擇。這些芯片在雙繞組和三繞組應用中表現出色，能夠通過簡單的外圍設計實現高效的電源管理。在設計電源電路時，工程師可以根據具體的應用需求選擇合適的芯片型號，并利用其內置的多種保護功能（如VCC鉗位/欠壓保護、輸出短路保護、過溫保護等）來提高系統的可靠性和安全性。通過合理設計反饋電路和優化變壓器參數，可以實現精確的輸出電壓和電流控制，滿足各種電源應用的要求。
