隨著便攜式電子設備對高效、安全充電需求的提升，隔離型AC-DC電源適配器成為市場主流。LP3773A是一款專為5V/600mA輸出設計的隔離型開關電源控制芯片，適用于手機、智能家居設備等低功耗場景。本文將結合原理圖、變壓器參數及BOM清單，詳細解析其設計要點，幫助工程師快速實現可靠方案。
LP3773A采用SO-7封裝，集成高壓啟動、恒壓（CV）控制及過流保護（OCP）功能，支持90-420VAC寬輸入電壓范圍。其關鍵特性包括：
低待機功耗：空載功耗＜50mW，滿足能效標準。
高精度輸出：±3%電壓精度，適合USB充電應用。
多重保護：過壓（OVP）、短路（SCP）、過溫（OTP）保護。
以下為LP3773A典型應用電路（基于5V/500mA原理圖優化至600mA）：
整流橋（BD1）：MB10F貼片整流橋，耐壓1000V，處理90-420VAC輸入。
保險絲電阻（RF1）：10Ω/1W線繞電阻，兼具限流與保險絲功能。
X電容（C1）：3.3μF/500V，抑制差模干擾。

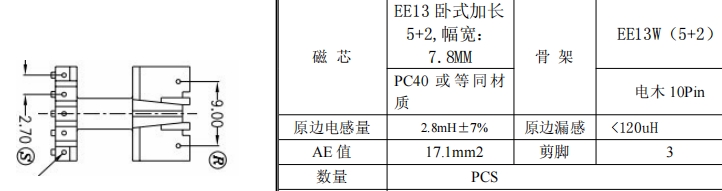

變壓器采用EE13臥式骨架，關鍵參數如下：
原邊電感量：2.8mH±7%（1kHz測試條件）。
漏感：＜120μH（10kHz短路測試）。
繞組結構：
N1（原邊）：0.12mm×1P銅線，153匝，2層絕緣。
N2（副邊）：0.12mm×1P銅線，26匝，2層絕緣。
N3（輔助繞組）：0.40mm×1P銅線，11匝，用于芯片供電。
整流二極管（D3）：SS14肖特基二極管，正向壓降低至0.5V，提升效率。
輸出電容（C5）：680μF/10V高頻低阻電解電容，確保紋波＜100mV。
反饋網絡（R7/R8）：30kΩ/15kΩ分壓電阻，配合芯片內部基準實現5V輸出。
Y電容（CY1）：101/400V，跨接原副邊，抑制共模噪聲。
光耦隔離：通過CSFB引腳實現原副邊信號隔離，增強安全性。
以下為5V/600mA適配器的完整BOM（基于原500mA設計升級）：
| 編號 | 元件名稱 | 型號規格 | 位置符號 | 用量 |
|---|---|---|---|---|
| 1 | 貼片電阻 | 2.2MΩ/1206 5% | R1, R2 | 2 |
| 2 | 貼片電阻 | 200kΩ/1206 5% | R4 | 1 |
| 3 | 貼片電阻 | 2.2Ω/1206 1% | R5 | 1 |
| 4 | 貼片電阻 | 30kΩ/0805 1% | R7 | 1 |
| 5 | 貼片電阻 | 15kΩ/0805 1% | R8 | 1 |
| 6 | 貼片電容 | 2.2nF/250V 0805 | C4 | 1 |
| 7 | 電解電容 | 680μF/10V 高頻低阻 | C5 | 1 |
| 8 | 整流橋 | MB10F | BD1 | 1 |
| 9 | 肖特基二極管 | SS14 | D3 | 1 |
| 10 | 控制芯片 | LP3773A SO-7 | U1 | 1 |
| 11 | 變壓器 | EE13 2.8mH | T1 | 1 |
注：電阻R5（2.2Ω）用于電流檢測，需根據600mA輸出調整阻值（如1.8Ω）。
變壓器氣隙：需在磁芯中心柱開氣隙，避免飽和并穩定電感量。
PCB布局：原副邊保持≥3mm爬電距離，高頻環路（如D3-C5）盡量短。
散熱設計：SS14二極管需預留散熱焊盤，長期工作溫度＜85℃。
如需進一步技術支持，歡迎聯系深圳三佛科技獲取完整設計文件。
LP3773A方案通過優化變壓器設計和元件選型，可輕松實現5V/600mA隔離型適配器，兼具高效率與可靠性。本文提供的原理圖、BOM及變壓器參數可直接用于量產，適合中小功率充電設備應用。
