LP2701A是深圳市芯茂微電子（Chip Hope）推出的一款高效率高精度非隔離降壓開關電源恒壓控制驅動芯片，專為85VAC~265VAC寬輸入電壓范圍的小家電、白色家電及LED照明電源設計。其核心優勢在于：

    集成500V高壓功率管，無需外部啟動電阻和輔助繞組供電，簡化外圍電路；
    特有的數字恒壓控制，無需環路補償，兼容DCM（斷續模式）與CCM（連續模式）；
    多重保護機制（VBP鉗位、欠壓保護、短路保護、過溫保護），可靠性媲美隔離方案。

技術規格深度拆解

關鍵參數與性能邊界

核心控制邏輯

    恒壓控制公式：
    VOUT=RFBLRFBH+RFBL×VFB(VFB=0.86V)
    通過分壓電阻精確設定輸出電壓，簡化設計流程。
    前沿消隱（LEB）技術：210ns的消隱時間避免電流采樣誤觸發，提升抗噪聲能力。

典型應用設計與實戰指南

基礎Buck拓撲電路

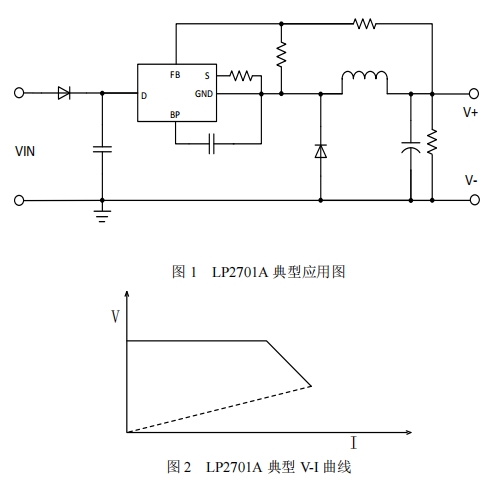

典型應用圖：

    關鍵元件選型：

        電感L：根據公式計算，推薦10~47μH（DCM模式）。

        VBP電容：1μF陶瓷電容，緊靠BP引腳放置，確保供電穩定性。

        續流二極管：肖特基二極管（如SS14），降低導通損耗。

PCB布局優化技巧

    功率環路最小化：縮短電感-功率管-輸出電容的路徑，降低EMI輻射。

    FB分壓電阻靠近芯片：減少噪聲耦合，提升恒壓精度。

    散熱設計：θJA=240℃/W，建議預留散熱焊盤或增加銅箔面積。

行業價值與創新突破

    成本革命：

        集成高壓啟動與功率管，省去傳統方案中的啟動電阻、輔助繞組，BOM成本降低30%。

        SOT23-5封裝（3mm×2.9mm）節省PCB空間，適合微型化家電（如TWS耳機充電倉）。

    能效提升：

        典型效率≥85%（12V/50mA輸出），滿足歐盟ErP指令，助力出口產品合規。

    可靠性升級：

        過溫保護與自動重啟機制，解決小家電長期待機過熱問題，提升用戶體驗。

應用場景拓展

    小家電：智能插座、電動牙刷、空氣炸鍋（開放式電源）。
    LED照明：替換阻容降壓方案，實現無頻閃、高精度恒流驅動。
    工業控制：傳感器供電、PLC輔助電源，替代傳統線性穩壓器。

總結：LP2701A的“隱形價值”

LP2701A以“極簡設計+極致可靠性”重新定義非隔離降壓芯片的標準，其核心價值在于：

    降低工程師設計門檻：無需環路補償，縮短開發周期；
    賦能產品差異化：通過高效能與高可靠性，提升終端產品競爭力；
    推動行業綠色轉型：高能效與低成本雙輪驅動，加速小家電行業升級。

（如需進一步技術支持或樣品申請，可聯系深圳三佛科技）
