在現代家用電器市場中，電源適配器的效率和穩定性至關重要。今天，我們將深入剖析一款基于 BP86216P 的 12V2.5A 電源方案，其實測效率超過 85%，堪稱 30W 功率段的“小鋼炮”。

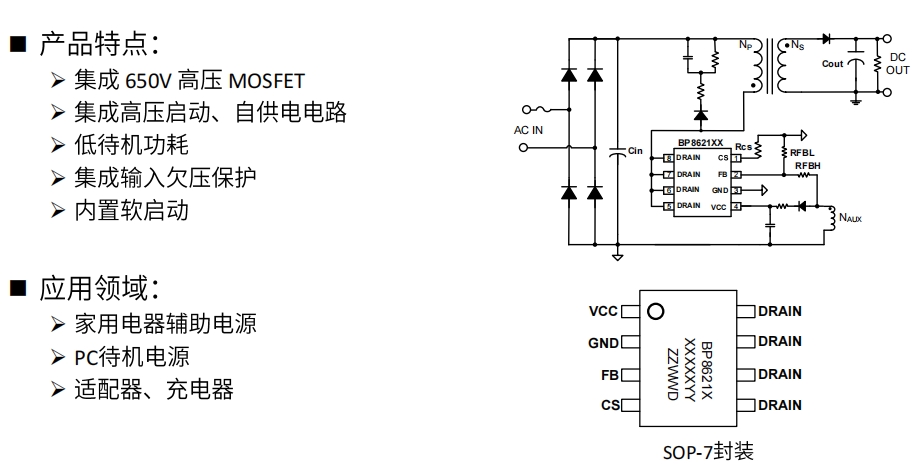

BP86216P 是由晶豐明源（BrightPower Semiconductor）推出的一款高性能電源管理芯片，專為中小功率電源適配器設計。它集成了 650V MOSFET，并采用先進的控制技術，能夠?qū)崿F(xiàn)高效率、低待機功耗和優異的動態響應。
以下是 BP86216P 12V2.5A 電源方案的關鍵規格：
| 項目 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 備注 |
|---|---|---|---|---|---|---|
| 輸入電壓 | VIN | 176 | 230 | 264 | VAC | 47~63Hz |
| 輸出電壓 | VOUT | - | 12 | - | V | ±3% |
| 輸出電流 | IOUT | - | 2.5 | - | A | - |
| 連續輸出功率 | POUT | - | 30 | - | W | - |
| 效率 | η | - | 85% | - | - | 230VAC 滿載 |
| 待機功耗 | PSTDBY | - | 110 | - | mW | 230VAC |
| 輸出電壓紋波 | VRIPPLE | - | 240 | - | mV | 20MHz 帶寬 |

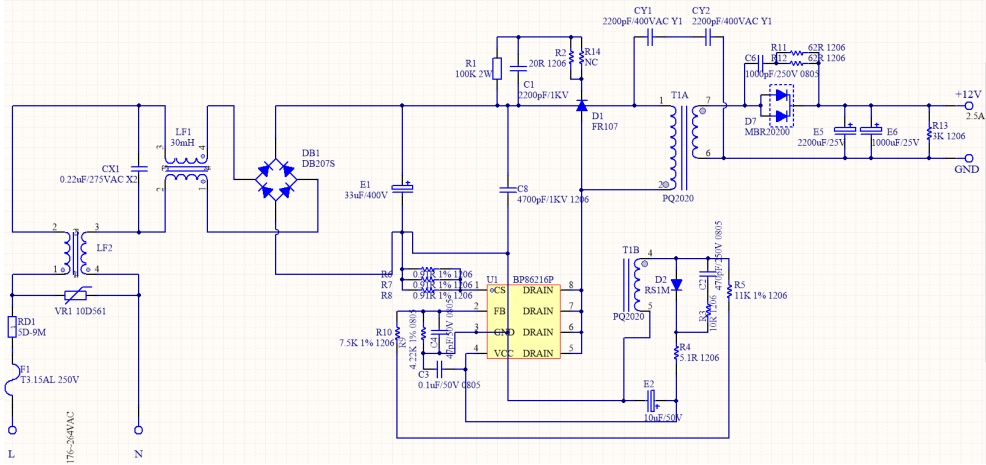

BP86216P 的電路設計簡潔高效，以下是關鍵部分的解析：
輸入端采用 Y 電容（CY1、CY2）和 X 電容（CX1）進行電磁干擾（EMI）濾波，確保電源在高電壓輸入時的穩定性。整流橋（DB1）將交流電轉換為直流電，為后續電路提供穩定的輸入。
變壓器（T1）采用 PQ2020 磁芯，初級繞組感量為 0.51mH，漏感量小于 2%。繞制規則精確，確保了高效率和低電磁干擾。
BP86216P 通過反饋引腳（FB）檢測輸出電壓，實現精準的恒壓控制。電流采樣電阻（RCS）用于過流保護，確保電源在異常情況下能夠快速響應。
輸出端采用電解電容（E5、E6）和瓷片電容（C3）進行濾波，確保輸出電壓的紋波小于 240mV，滿足大多數家用電器的要求。
PCB 設計是電源性能的關鍵。BP86216P 的 PCB Layout 采用了緊湊的設計，確保了良好的散熱和電磁兼容性。關鍵元件如變壓器、MOSFET 和電解電容均采用合理的布局，減少了寄生參數的影響。

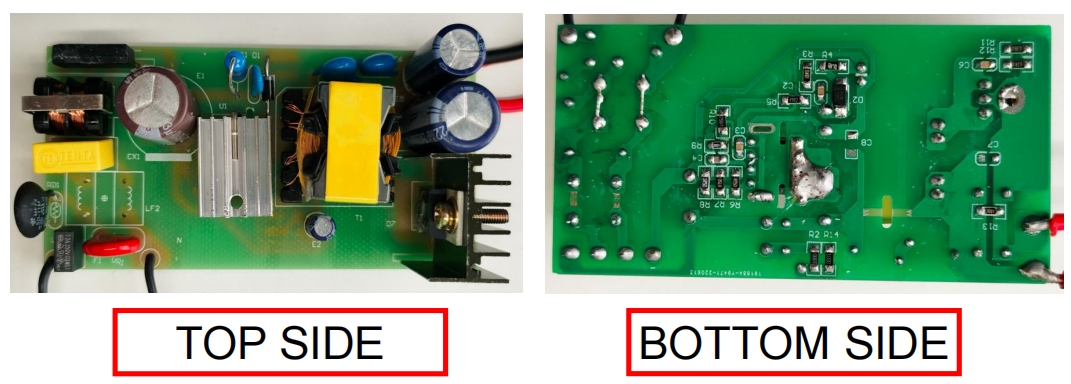

從實物圖可以看出，BP86216P 的電路板設計簡潔明了。所有元件均采用貼片工藝，確保了生產的高效性和一致性。變壓器和電解電容的體積適中，能夠適應大多數小型電源適配器的外殼。
在不同輸入電壓（175VAC、230VAC、265VAC）和負載比例下，BP86216P 的效率均超過 85%。以下是典型效率數據：
| 輸入電壓 | 負載比例 | 效率 |
|---|---|---|
| 175VAC | 100% | 85.51% |
| 230VAC | 100% | 85.49% |
| 265VAC | 100% | 85.45% |

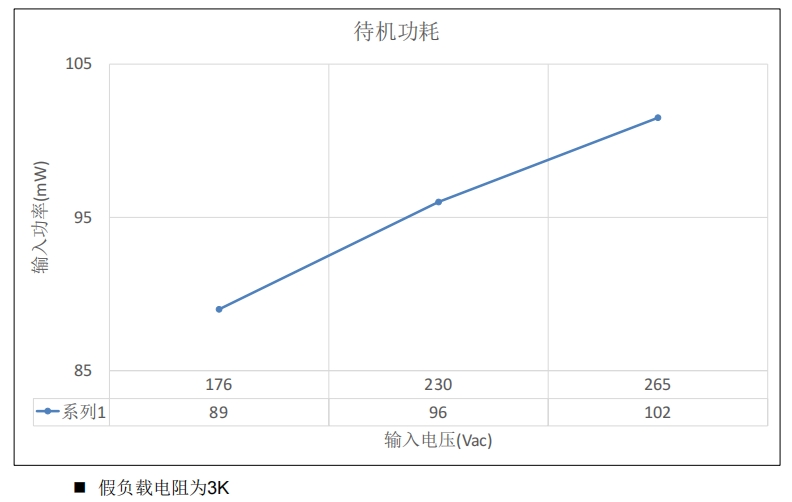

在 230VAC 輸入下，BP86216P 的待機功耗僅為 110mW，遠低于行業標準。
在滿載條件下，輸出電壓紋波小于 240mV，滿足 20MHz 帶寬的要求。
BP86216P 在 50%-100% 和 10%-90% 動態負載條件下，輸出電壓的波動小于 500mV，表現出優異的動態響應能力。
在環境溫度為 40℃的條件下，BP86216P 的溫升測試結果如下：
| 元件 | 175VAC | 230VAC | 265VAC |
|---|---|---|---|
| BP86216P（U1） | 98℃ | 91.4℃ | 91.3℃ |
| 輸出二極管（D7） | 78.3℃ | 79.8℃ | 81℃ |
| 變壓器繞組（T1） | 86.9℃ | 86.1℃ | 86.9℃ |
| 輸入電解電容（E1） | 64.4℃ | 60.5℃ | 59.9℃ |
| 輸出電解電容（E5） | 71.7℃ | 72.3℃ | 73.2℃ |
BP86216P 的 EMI 表現優異，滿足 CISPR22/EN55022 Class B 標準，至少有 6dB 的裕量。通過合理設計濾波電路和變壓器繞制，確保了電源在高頻段的電磁干擾符合國際標準。
BP86216P 12V2.5A 電源方案以其高效率、低待機功耗和優異的動態響應能力，成為 30W 功率段家用電器電源的理想選擇。其簡潔的電路設計和緊湊的 PCB 布局，不僅降低了生產成本，還提高了產品的可靠性和一致性。無論是用于路由器、機頂盒還是其他小型家用電器，BP86216P 都能提供穩定可靠的電源支持。
