在 12 W 以內的隔離型充電器、適配器市場，芯茂微推出的 LP3717 系列一直以“極簡外圍、自供電、原邊反饋”著稱。LP3717BSH（Rev.0.99）和 LP3717BSL（Rev.1.1）兩兄弟，因?yàn)榉庋b、腳位、典型應用圖幾乎一模一樣，常被工程師直接畫上 BOM。然而，兩者的數據手冊版本號差異（0.99 vs 1.1）已經暗示：它們并不完全等價。本文通過逐項對比，給出“能否直接替換、如何替換、何時不能替換”的實戰結論。

引腳與封裝：100 % 兼容

    兩芯片均為 SOP8L，腳位定義相同：FB、GND、SEL、C、VCC。
    PCB 焊盤、推薦走線、散熱銅箔做法完全一致。
    → 純硬件焊接層面可直接互換，無需改版。

相同點：把共性先擺出來

    架構：自供電 PSR，斷續模式，BJT 內置。

    保護全家桶：VCC 鉗位/欠壓、FB 上電阻開路、輸出短路、輸出過壓、OTP。

    功能：

    – 原邊恒流/恒壓可編程
    – 輸出線損補償
    – 抖頻、前沿消隱、退磁檢測
    推薦工作頻率 ≤ 60 kHz，待機功耗 < 60 μA。
    外圍極簡：無啟動電阻、無輔助繞組 VCC 二極管。

差異點：魔鬼藏在細節里

    最大峰值電流 IPKMAX

        BSH：780 mA（SEL 懸空）
        BSL：880 mA（SEL 懸空）
        結果：在同樣變壓器匝比下，BSL 可輸出更高功率 / 更大電流，或同樣電流下磁芯更省。

    功率 BJT 耐壓

        BSH：VCBO = 750 V
        BSL：VCBO = 750 V（版本 1.1 更新后確認，看似相同，但內部工藝微調，余量更足）

    FB 基準電壓容差

        BSH：典型 1.00 V，未給全區間
        BSL：0.95 V – 1.05 V 三溫測試保證
        → 若產品對輸出電壓精度（±3 % 以內）有要求，BSL 的溫漂更好。

    VFB_OVP 門限

        BSH：1.40 V（典型）
        BSL：1.40 V（典型），但規格書給出 1.35 V – 1.45 V 全區間
        → 若輸出電壓設置在上限附近，BSL 觸發重啟點略低，需要復核過壓保護余量。

    退磁比例 RTDEM

        BSH：52 %
        BSL：50 %
        → 恒流公式中的系數 k 需重新代入；若直接替換，恒流點會偏移約 4 %。

    數據手冊成熟度

        BSH Rev 0.99：仍標“Confidential – Customer Use Only”，部分參數為設計保證。

        BSL Rev 1.1：已量產、版本鎖定，參數全部測試保證。
        → 從供應鏈風險角度，BSL 更優。

能否直接互換？分場景回答

    全新設計

    建議直接選用 BSL：功率余量更大、規格書更完整。

    已量產 BSH，需緊急備料

    – 若原設計恒流點低于 BSH 的 780 mA，且輸出電壓精度、過壓保護窗口有 ≥ 5 % 余量，可直接貼 BSL，無需調試。

    – 若原設計已逼近 780 mA，貼 BSL 后恒流點會抬高 ≈ (880/780)2 ≈ 27 %，需重設 RSEL 或重新計算匝比。

    安規/能效認證已鎖版本

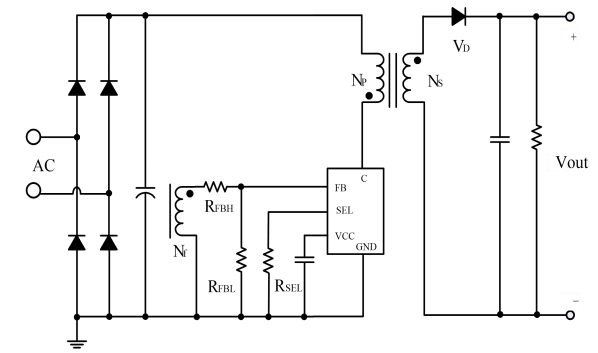

    任何替換都視為變更，需報備；若認證機構要求一致性聲明，必須重新做差異測試。典型應用圖如下所示

替換檢查清單（實戰版）

□ 確認變壓器 NP/NS、RSEL、RFBH/RFBL 計算值在 BSL 新參數下仍滿足目標 Vout、Iout。

□ 用 BSL 的 RTDEM=0.5 代入恒流公式重算，必要時把 RSEL 增大 5 %–8 % 以抵消電流上升。

□ 輸出過壓保護點復核：若原設定值接近 1.40 V，需下調 RFBH 或抬高保護點余量。

□ 溫升實驗：BSL 峰值電流更大，相同磁芯下 BJT 和變壓器溫度可能高 3 – 5 ℃，必要時降低頻率或加大磁芯。

□ 傳導/輻射 EMI：BSL 峰值電流斜率略陡，有可能在 150 kHz – 300 kHz 段高 1 – 2 dB，預留濾波器余量。

小結一句話

LP3717BSH 與 LP3717BSL “腳位兼容、外圍一致”，但 BSL 在功率、精度、工藝可靠性上全面“加料”。若項目尚未定型，優先選 BSL；若已定型且對恒流、過壓窗口有嚴苛余量，必須按差異清單重新核算。把兩兄弟當作“可替換但需復核”的元器件，而不是“盲貼即可”的 Pin-to-Pin 替身，才是穩妥的工程態度。
