KP52140X系列是必易微推出的一款高耐壓、同步降壓型DC-DC轉換器芯片，主打6V~40V寬壓輸入、1A持續輸出、固定5V或3.3V輸出，適用于工業控制、電動工具、家電、照明、車載等嚴苛供電場景。

系列包含4個型號：

核心亮點：為什么它叫“易用高性能”？

? 寬壓輸入：6V~40V

    覆蓋12V/24V工業總線、鋰電池、車載電源等常見母線
    內置44V輸入過壓保護，抗浪涌能力強

? 同步整流，效率高

    集成高側P-MOS（270mΩ）+低側N-MOS（135mΩ）
    實測效率**>90%**（12V→5V/0.5A）
    低開關速率（100kHz），EMI友好，無需復雜濾波

? 100%占空比，低壓差運行

    輸入接近輸出時仍可持續穩壓
    VIN_MIN = VOUT + ILOAD × (RDS(ON) + DCR)，壓差<200mV@1A

? 內置補償與軟啟動

    無需外部補償網絡，BOM再省3顆器件
    2.5ms軟啟動，支持預偏置輸出，啟動無過沖

? 全套保護

    輸入欠壓鎖定（UVLO）、過壓保護（OVP）
    輸出過壓/欠壓保護（OVP/UVP）
    逐周期限流（OCL）、過溫保護（OTP）
    打嗝模式自動恢復，故障不鎖死

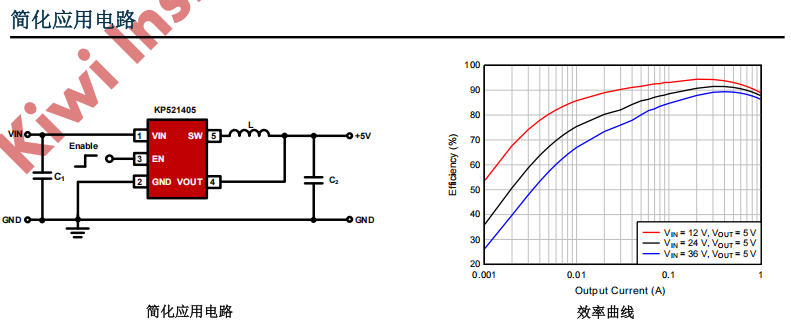

典型應用：一張圖看懂怎么用

• 輸入電容：22μF/35V 陶瓷 + 1μF/50V 高頻
• 輸出電容：100μF/10V 電解 + 1μF 陶瓷
• 電感：100μH，飽和電流 >2A，DCR <300mΩ

實測：24V→5V/1A，效率88.4%，紋波45mV，溫升**<30℃**（TA=25℃）

功能框圖解讀：一顆芯片的“自循環”系統

• 輸入級：UVLO/OVP檢測 → 保護芯片不因母線異常而損壞
• PWM核：峰值電流模式，固定100kHz，內置斜率補償
• 功率級：高側P-MOS + 低側N-MOS，同步整流，無需肖特基
• 反饋環：內部0.8V參考，直接采樣VOUT，誤差放大器→COMP→電流比較器
• 輕載管理：COMP<0.5V自動進入跳頻模式（PSM），提升輕載效率
• 保護環：OVP/UVP/OCL/OTP全部集成，故障后40ms打嗝重啟

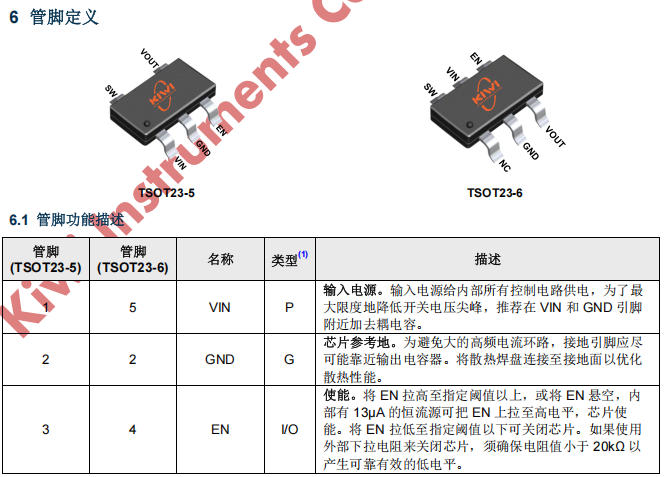

訂購與封裝：小封裝，大能量

• TSOT23-5/6 占板面積 2.9mm×2.8mm，適合密集型布局
• 底部散熱焊盤，建議打 3×3 過孔 到內層地，熱阻 <30℃/W

PCB布局5條黃金法則

1. 輸入電容靠近VIN-GND，環路面積<1cm2，降低尖峰
2. SW節點短而寬，但遠離反饋線，避免噪聲耦合
3. VOUT取樣點在輸出電容正端，走線遠離電感和SW
4. GND分區：功率地 vs 信號地單點連接
5. 多層板中間層鋪地，屏蔽+散熱兩不誤

實測數據一覽

• EMI：EN55032 Class B 余量 >6dB（水平/垂直）
• 短路保護：打嗝模式，周期40ms，芯片表面溫升<15℃

選型指南：KP52140X適合哪些場景？

結語：一顆“省心”的降壓芯片

KP52140X系列把高壓、同步、高效、保護、易用做到了極致：

• 6V~40V寬壓輸入，一顆芯片覆蓋多數工業母線
• 100kHz低開關速率，EMI一階濾波即可過Class B
• 內置補償+軟啟動+打嗝保護，BOM省到5顆器件
• TSOT23-5/6小封裝，1A輸出卻幾乎不發熱

下次再遇到“24V轉5V/1A”需求，直接扔一顆KP521405進去，測試數據大概率會讓你驚喜——這，就是易用高性能的真正含義。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
