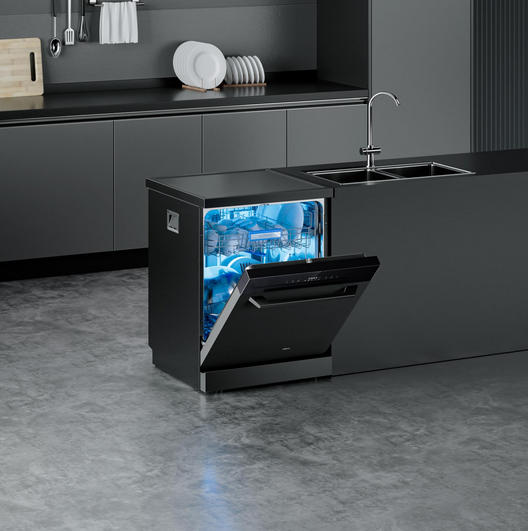

隨著科技的不斷進步,洗碗機從選配變剛需。傳統電控多為「繼電器+定時器」或「多板級聯」,功能單一、擴展難;高端方案用32位Linux,性能溢出、成本居高不下。輝芒微8位/32位兼容MCU用單顆芯片完成「水位檢測+變頻洗滌+PTC烘干+濁度判斷+IoT互聯」,洗凈能效超一級標準,整機BOM下降20%,為品牌留出充足利潤。
電磁閥×2(進水、排水),MCU過零驅動可控硅,靜音無火花
3D超聲波水位開關,±2 mm精度,ADC讀取頻率變化判斷泡沫溢出
24 V/150 W三相無刷水泵,1800-8000 rpm寬變頻,MCU 6-PWM直接驅動MOSFET,省驅動IC
濁度傳感器(紅外對管),ADC采樣透射率,自動判斷重污/輕污,調節洗滌時長

PTC加熱片220 V/300 W,MCU過零觸發,72℃高溫洗+余熱烘干,無需更換加熱管
同步電機×2(上/下噴臂),MCU PWM控制轉角,實現「頂部密集+底部強勁」雙模式
2.4" TFT彩屏+觸摸鍵,彩色圖標老人也會用
RGB狀態燈環,一眼識別洗滌階段
UART×2:一路接Wi-Fi/BLE模塊,一路接RS-485級聯
支持Matter/Modbus雙協議,可接入HomeKit、天貓精靈
深圳三佛科技推出的智能洗碗機方案,主控芯片使用輝芒微MCU單片機,MCU實現的功能如下:
洗滌開始30 s采樣濁度基線,每2 min對比透射率ΔT
ΔT>15%判定重污,自動追加20 min主洗+5 min冷漂
省水省電,輕污程序僅8 L水/0.4 kWh
800-8000 rpm 128檔調速,噪音最低38 dB(A),夜間洗碗不擾民
硬件過流2.5 A觸發,堵轉0.1 s剎車,保護葉輪
PTC過零觸發,PID恒溫72℃,維持20 min,除菌率>99.99%(金黃色葡萄球菌)
高溫后自動余熱烘干,腔體<10 min降至45℃,節能20%

超聲波頻率-水位曲線,泡沫溢出前提前排水+補水,防止泡沫外溢
泡沫異常>3次蜂鳴+橙燈提示,用戶可一鍵消泡
滑條上下滑動實時調節溫度、時長,步進1℃/1 min
彩色圖標:Eco、玻璃、重油、快速、自潔,一鍵切換
24 h預約,RTC由CR2032維持,停電照常走時
記憶最近3次用戶設置,下次開機默認恢復
MCU Data Flash記錄故障代碼、水位、濁度、溫度快照
售后USB-UART可讀,也可通過Wi-Fi遠程上報,維保效率+50%
手機App查看剩余時間、水電耗量
固件OTA,新洗滌算法一鍵推送,無需售后上門
家用臺式:6套小體積,租房也能裝
嵌入式櫥柜:彩屏+觸摸,與烤箱、蒸箱風格統一
公寓/酒店:RS-485級聯30臺,前臺集中監控
母嬰市場:72℃高溫+除菌烘干,奶瓶奶嘴安心洗
輝芒微MCU用單芯片完成「濁度AI+變頻水泵+PTC恒溫+觸摸彩屏+IoT接口」,讓智能洗碗機也能「靜音、節能、除菌、低價」四全其美。8位/32位管腳兼容,為后續「語音控制、自動開門、離子除味」留下升級空間。以上就是深圳三佛科技分享的智能洗碗機方案。深圳市三佛科技專注單片機應用方案設計與開發,提供8位單片機、32位單片機。
