在開關電源領域，非隔離降壓方案因其結構簡單、成本低廉、效率高等優勢，廣泛應用于小家電、工業控制、LED驅動等場景。而在眾多非隔離BUCK芯片中，KP321SGA憑借其出色的性能表現與極高的集成度，正逐步成為中大功率應用中的“明星”器件。

芯片特點：高性能與低成本的完美結合

KP321SGA是一款專為離線式中大功率BUCK降壓應用設計的PWM控制器，具備以下核心優勢：

• 集成650V高壓MOSFET與啟動電路：極大簡化了外圍電路設計，提升了系統的浪涌耐受能力，適用于AC 85V~265V全電壓輸入場合。

• 多模式PWM控制技術：芯片無固定時鐘驅動，開關頻率隨負載自動調節，有效降低空載功耗（<50mW），同時消除可聞噪音。
• 默認12V輸出，F(xiàn)B腳可調：FB反饋腳懸空時默認輸出12V，也可通過外部電阻分壓器靈活設定輸出電壓，滿足不同應用需求。
• 完善的自恢復保護機制：包括VDD欠壓保護（UVLO）、逐周期電流限制（OCP）、輸出過壓保護（OVP）、過載保護（OLP）及過熱保護（OTP），大幅提升系統可靠性。
• SOP-8封裝，緊湊高效：適合空間受限的電源模塊設計，兼顧散熱與布局靈活性。

方案設計：極簡外圍，穩定輸出

KP321SGA的典型應用電路極為簡潔，核心元件包括：

• 輸入整流濾波電路：將交流電轉換為直流母線電壓；
• KP321SGA主控芯片：集成高壓MOS與控制器，驅動外部電感；
• 電感與輸出電容：構成BUCK拓撲，完成能量儲能與輸出濾波；
• 反饋網絡：通過FB引腳采樣輸出電壓，實現閉環穩壓；
• 續流二極管：在MOS關斷期間為電感提供續流路徑，維持輸出電流連續性。

該方案支持降壓型（BUCK）與升降壓型（Buck-Boost）拓撲，適配不同輸入輸出極性需求。系統工作于準諧振模式，在輕載時自動降頻，兼顧效率與EMI性能。

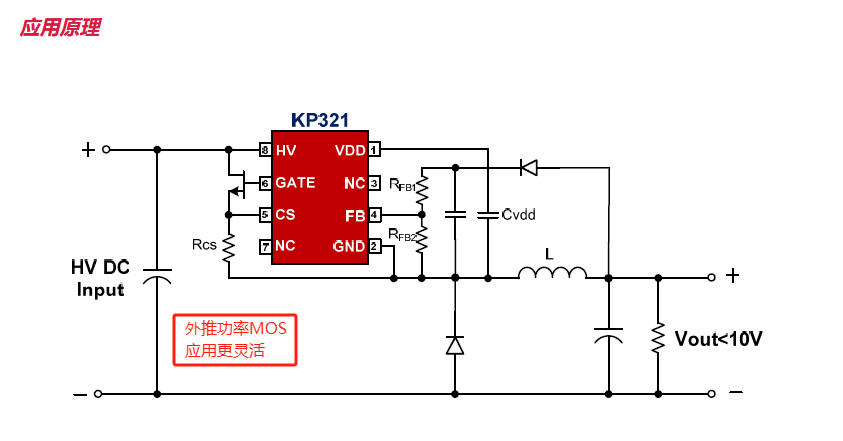

應用原理：智能調節，穩定高效

KP321SGA采用峰值電流模式控制，通過檢測電感電流峰值與反饋電壓誤差，動態調節MOS導通時間，實現恒壓輸出。其工作原理可分為兩個階段：

1. MOS導通階段：輸入電壓通過MOS管、電感向負載供電，電感儲能，輸出電容充電；
2. MOS關斷階段：電感釋放能量，電流通過續流二極管維持，輸出電容向負載供電。

芯片內部集成的軟啟動電路可有效抑制啟動瞬間的浪涌電流，避免輸出電壓過沖。同時，峰值電流閾值自動調節機制可根據負載輕重動態調整，確保在空載或輕載時仍能保持穩定輸出，避免進入間歇工作模式引發的抖動或噪音。

典型應用場景

KP321SGA憑借其強大的性能，廣泛應用于以下領域：

結語：非隔離電源的理想之選

在中大功率非隔離電源設計中，KP321SGA以其高集成度、低功耗、強保護、易設計的顯著優勢，為工程師提供了一套高效、可靠、經濟的解決方案。無論是追求成本優化的小家電，還是對穩定性要求極高的工業控制，KP321SGA都能游刃有余地勝任，成為非隔離BUCK降壓領域不可忽視的“實力派”選手。
