在 LED 照明的廣闊舞臺上，非隔離降壓型驅動芯片憑借其簡潔高效的設計，逐漸成為中小功率照明應用的寵兒。BP2958x 系列芯片，作為晶豐明源在這一領域的杰出代表，憑借其獨特的架構和卓越的性能，正在重新定義 LED 驅動的成本與效率邊界。從蠟燭燈到面板燈，從家庭照明到商業場景，BP2958x 系列以一種近乎“魔法”的方式，將復雜的電路需求簡化為一顆小巧的芯片，為工程師們提供了一個極具吸引力的解決方案。

家族速覽：BP2958D / F / G 到底差在哪？

晶豐明源在型號后綴上做了“隱形”區分，同一晶圓、不同篩檔：

芯片本體完全一致，區別只在晶圓劃片后的電性分檔，因此客戶可以“一套 PCB 走天下”，根據功率段選料即可。

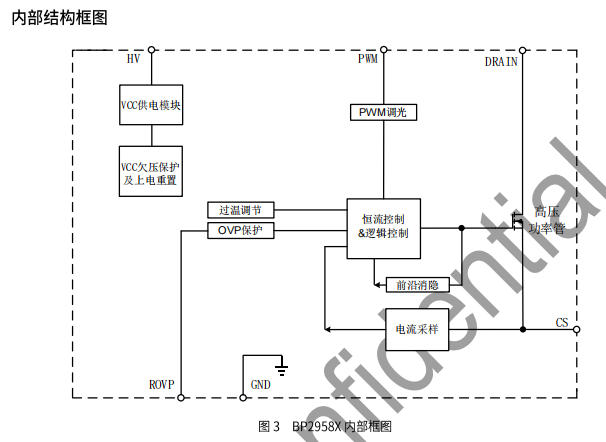

把外圍器件打到極致：BP2958x 的“極簡”秘訣

    500 V 高壓啟動 + JFET 自供電

    傳統 Buck 需要 VCC 電容、輔助繞組或線性降壓；BP2958x 把高壓 JFET 直接做進 DRAIN 腳，上電 200 μs 建立 VCC，之后靠 JFET 恒流源續命，VCC 電容直接省掉。

    好處：

        85~265 VAC 全電壓輸入，0.1 s 熱啟動；
        市電抖動 300 V 浪涌芯片不死；
        待機功耗 <30 mW，輕松過 ERP6。

    “無輔助繞組” 開路保護

    非隔離 Buck 最怕 LED 開路導致電感能量無處釋放，DRAIN 瞬間沖頂。
    BP2958x 在內部集成 ROVP 電阻分壓采樣，當 OVP 腳電壓 >1.25 V×(1+Rovp/Rcs) 立即關斷，±3 % 精度，比 Zener 方案省 2 顆器件，還能通過 Rovp 任意設定 30~80 V 保護點。

    PWM 調光“三線制”

    芯片預留獨立 PWM 腳（4 kV ESD），兼容 0.1 %~100 % 占空比，調光頻率 100 Hz~4 kHz 自適應。

    內部做 200 ns 前沿消隱，無需外接 RC 濾波，調光深度 0.1 % 時電流仍能穩住 ±3 %，徹底解決手機攝像頭“頻閃條紋”痛點。

    對智能照明客戶，PWM 腳還可當“數字使能”，待機電流 50 μA，可做藍牙 / Wi-Fi 模組的斷電喚醒。

恒流算法：把 2 mΩ 采樣電阻做成 ±3 % 精度

I<sub> ≈ 0.5 V / R<sub> × 1/2

但魔鬼在細節：

• 內部溫度補償電阻把 150 ℃ 漂移壓到 2 %；
• 前沿消隱 250 ns，屏蔽 MOSFET 開通振蕩；
• 退磁時間檢測用 7 μA 恒流源抽電感，無需輔助繞組，±4 % 精度，電感量 ±10 % 變化時輸出電流只飄 1 %。

一句話：2 mΩ 采樣電阻即可做 1 A 輸出，BOM 成本再省 1 分錢。

EMI 與散熱：非隔離方案也能過 CE

非隔離拓撲因為 SW 點直接掛市電，EMI 一直是“玄學”。BP2958x 在芯片級做了三件事：

1. 斜率控制（Slew Rate Control）
   內部柵極驅動分三段打開，dV/dt 降到 1 V/ns，輻射直接降 6 dB。
2. 抖頻（Frequency Jitter）
   固定 65 kHz 開關頻率 ±6 % 抖動，把 QP 峰值能量攤成寬帶，傳導余量輕松 >6 dB。
3. 裸背銅 DRAIN 焊盤

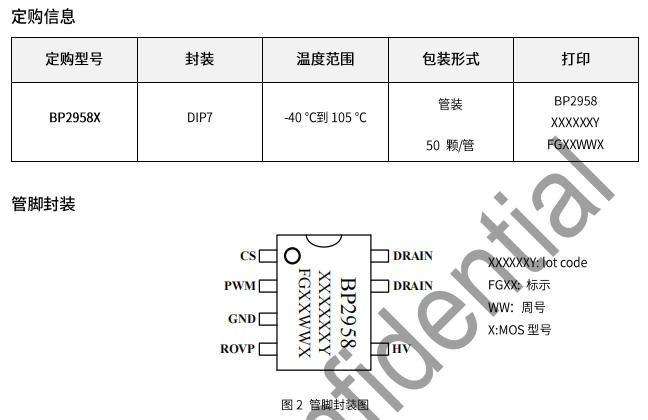

   7-pin DIP 的 3 腳 DRAIN 背面裸露，官方推薦 2 cm2 銅皮，熱阻 θ<sub> 55 ℃/W。
   12 W 球泡實測芯片溫升 38 ℃，壽命 50 000 h L70 無壓力。

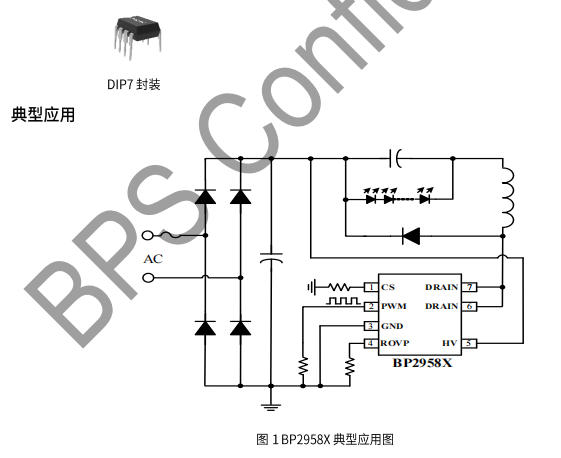

實戰：12 W 球泡參考設計（BP2958F）

關鍵波形

• DRAIN 尖峰 420 V（265 VAC 輸入），余量 80 V；
• 調光 1 % 時電流 1.5 mA，無閃爍；
• 傳導 EMI QP 余量 8 dB@150 kHz，輻射 30 MHz 通過。

常見“踩坑”速查表

寫在最后：LED 驅動的“卷”才剛開始

BP2958x 系列芯片的出現，不僅是 LED 驅動技術的一次突破，更是對傳統照明設計思維的一次深刻變革。它通過極簡的外圍設計、高效的恒流控制和卓越的調光性能，為行業樹立了新的標桿。在追求高效、低成本照明解決方案的道路上，BP2958x 系列無疑為工程師們提供了一把開啟創新之門的鑰匙。深圳三佛科技提供技術支持，批量價格有優勢~
