在電源設計領域，晶豐明源的BP8523D是一款備受關注的非隔離降壓電源芯片。它以其高集成度和優異的性能，為5V/100mA的非隔離參考設計提供了一個低成本、高效率的解決方案。本文將詳細介紹BP8523D的特性、設計優勢以及如何實現5V/100mA的非隔離參考設計。

BP8523D芯片特性

BP8523D是一款高壓輸入具有5V恒壓輸出特性的驅動芯片，它采用了先進的多模式控制和環路補償技術。這款芯片無需外部補償電路，無需外部VCC電容，內部集成了650V功率開關、續流二極管、高壓自供電電路、電流采樣電路、電壓反饋電路，以及豐富的保護功能。這些特性使得BP8523D在非隔離輔助電源應用中表現出色。

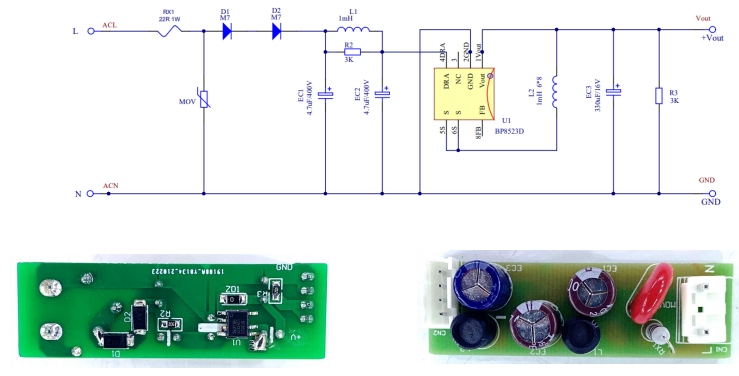

BP8523D電路圖及實物

BP8523D設計優勢

BP8523D的設計優勢主要體現在以下幾個方面：

    高集成度：集成了高壓MOS管、VCC電容、續流二極管和反饋電路，減少了外部元件的需求，節省了系統成本和體積。
    優異的恒壓輸出特性：無需外部VCC電容和環路補償器件，即可實現優異的恒壓輸出。
    低待機功耗：在230Vac輸入下待機功耗小于50mW，有效降低系統待機功耗。
    多模式控制技術：采用PWM/PFM多模式控制技術，有效降低系統待機功耗，提高轉換效率并改善動態性能。
    完善的保護功能：包括輸出短路保護，輸出過載保護，輸出過壓保護，逐周期過流保護，過熱保護等，確保系統穩定運行。

實現5V/100mA非隔離參考設計

要實現5V/100mA的非隔離參考設計，可以遵循以下步驟：

    選擇合適的電感和電容：根據BP8523D的規格書，選擇適當?shù)碾姼泻碗娙葜?，以滿足5V/100mA的輸出要求。
    設計PCB布局：合理布局PCB，確保電源路徑盡可能短，減少電磁干擾。

    實現保護電路：利用BP8523D內置的保護功能，設計相應的保護電路，提高系統的可靠性。
    進行性能測試：在設計完成后，進行性能測試，確保輸出電壓穩定，紋波和噪聲在可接受范圍內。

結論

晶豐明源的BP8523D芯片為5V/100mA的非隔離參考設計提供了一個高效、可靠的解決方案。其高集成度、優異的恒壓輸出特性以及完善的保護功能，使得它在小家電輔助電源等應用中具有廣泛的應用前景。通過合理的設計和測試，BP8523D能夠滿足現代電源設計的需求，為電子設備提供穩定可靠的電源供應。
