在電源管理領域,芯茂微電子的LP3667系列控制芯片以其高性能和極簡設計而聞名。特別地,LP3667BH和LP3667B作為該系列中的兩款產品,它們在許多方面具有相似之處,但也存在一些細微的差別。本文將對這兩款芯片的區別進行詳細分析,并探討它們的通用性。
1. 產品概述
LP3667B和LP3667BH都是芯茂微電子生產的自供電PSR控制芯片,它們專為隔離型適配器和充電器設計,外圍設計極其簡單。這兩款芯片都能夠固定原邊峰值電流,并通過變壓器原副邊匝比來設置輸出恒流點;同時,通過設定一個FB電阻來設置輸出恒壓點。
2. 區別分析
盡管LP3667B和LP3667BH在功能上非常相似,但它們之間還是存在一些差異:

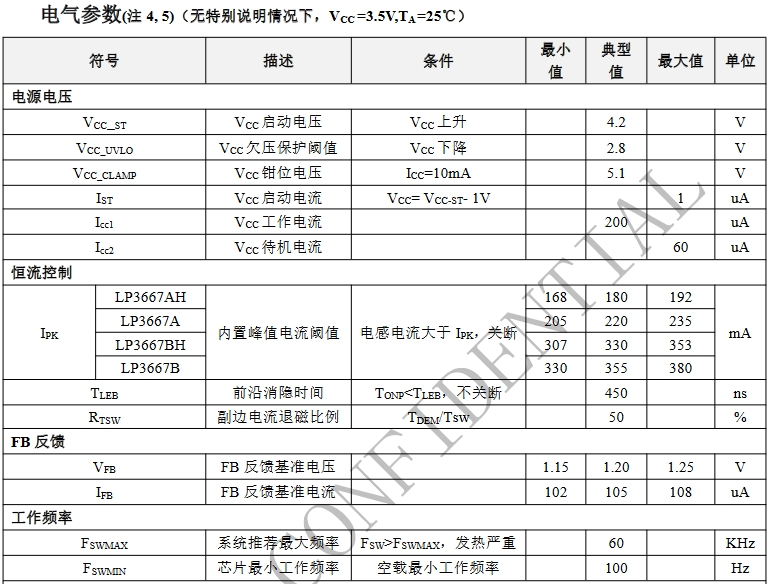

峰值電流閾值:根據數據手冊,LP3667B的內置峰值電流閾值在325mA到385mA之間,而LP3667BH的峰值電流閾值則在305mA到355mA之間。這意味著LP3667BH相比LP3667B有稍低的峰值電流閾值,這可能影響到它們在特定應用中的性能表現。

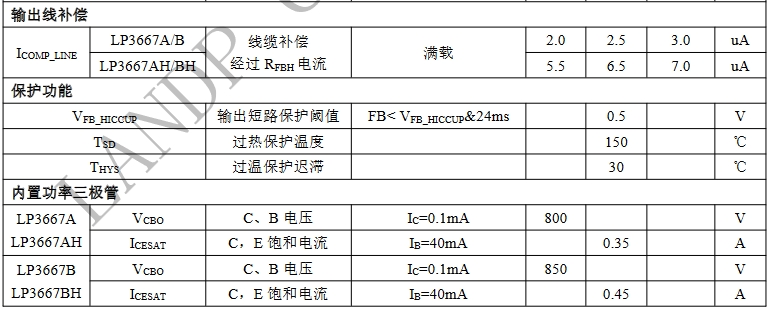

輸出線補償:LP3667BH具有6%的固定比例線纜補償,而LP3667B則為2%。這一差異可能會影響到輸出電壓的精確度和穩定性,尤其是在長距離傳輸中。
3. 通用性探討
盡管存在上述差異,LP3667B和LP3667BH在很多應用場景下是可以互換使用的。兩款芯片都集成了多種保護功能,包括VCC鉗位/欠壓保護、輸出短路保護和過溫保護。此外,它們都采用了SOP7L封裝,這使得它們在物理尺寸和接口上具有很高的兼容性。
然而,由于峰值電流閾值和輸出線補償?shù)牟町?,直接互換可能會在某些特定的應用中導致性能上的微妙變化。因此,在決定是否通用時,需要根據具體的應用需求和設計參數來評估。
4. 結論
總的來說,芯茂微的LP3667BH和LP3667B在大多數情況下可以認為是通用的,但在某些特定的性能參數上存在差異。在實際應用中,工程師需要根據具體的設計要求和性能指標來選擇最合適的芯片。通過仔細分析這些差異,可以確保電源管理系統的最優性能和可靠性。
