BP2525D是一款由晶豐明源半導體股份有限公司生產的超低待機功耗非隔離降壓型恒壓驅動芯片。它適用于85Vac至265Vac全電壓輸入的非隔離電源，內部集成500V功率開關，采用電壓電流控制技術，無需外部環路補償電容即可實現優異的恒壓特性。

引腳功能

BP2525D共有6個引腳，各引腳功能如下：

    GND（引腳1）：芯片地，為芯片提供接地參考點。
    SEL（引腳2）：輸出電壓選擇端。接VCC時輸出3.3V；接GND時輸出5V。
    VCC（引腳3）：芯片電源端，為芯片提供工作電壓。
    DRAIN（引腳4）：芯片內部高壓功率管的漏極，連接到外部電路的高壓側。
    CS（引腳5）：電流采樣端，采樣電阻接在CS和GND端之間，用于檢測輸出電流。
    GND（引腳6）：與引腳1相同，提供接地參考點。

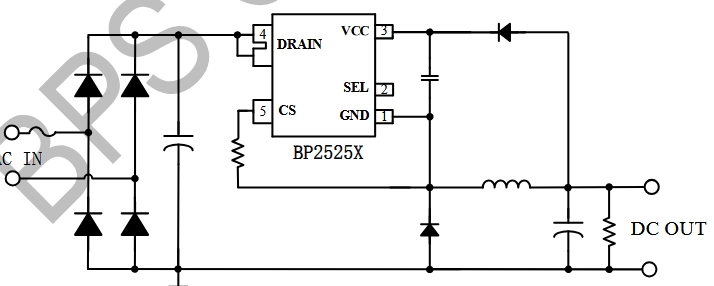

典型應用電路

BP2525D的應用電路主要包括以下幾個部分：

    輸入電源：BP2525D可以接受85Vac至265Vac的全電壓輸入，適用于廣泛的電源環境。
    輸出電壓選擇：通過SEL引腳選擇輸出電壓，可以是3.3V或5V。
    電流采樣：通過CS引腳和外部電阻構成的采樣電路，可以檢測輸出電流，實現過流保護。
    功率開關：DRAIN引腳連接內部的高壓功率開關，負責控制電源的開關動作。
    控制邏輯：VCC引腳提供芯片的工作電壓，并與內部控制邏輯電路相連，實現軟啟動和多種保護功能。

技術特點及內部框架圖

    低待機功耗：小于20mW，有效降低能耗。
    固定輸出電壓：支持3.3V或5V固定輸出，簡化設計。
    內部集成高壓功率管：減少外部元件，降低成本和體積。
    優異的動態響應：采用多模式控制技術，提高效率，減小噪聲。
    多種保護功能：包括過載保護、短路保護、過溫保護等。

結論

BP2525D以其超低待機功耗、集成高壓功率管和優異的恒壓特性，成為非隔離降壓型恒壓驅動芯片中的佼佼者。適用于智能照明、智能插座、微波及各種傳感器等多種應用場景。通過合理的電路設計和外圍元件選擇，可以實現高效、穩定且安全的電源供應。
